VNV-1A 80 KVFörderleistung - 63 m3/h.
Lüftungssystem für Küchen, Badezimmern, Sanitär- und Abstellräumen sowie in Wohngebäuden. Einsetzbar in Gebäuden mit einem Einrohr-Lüftungssystem. Zertifikate
|
EINSATZGEBIET
AUFBAU
MOTOR
MODIFIKATIONEN UND OPTIONEN VNV-1 80 KV TR: der Ventilator ist mit einem einstellbaren Timer ausgestattet.
VNV-1 80 KV I: der Ventilator ist mit einem Intervallschalter ausgestattet.
VNV-1 80 KV H: der Ventilator ist mit einem Feuchtigkeitssensor und einer Rückschlagklappe aus Kunststoff ausgestattet.
STEUERUNG
MONTAGEBEISPIELE
- Gebäude mit einem Einrohr-Lüftungssystem.
- Montage in Küchen, Badezimmern, Sanitärund Abstellräumen sowie in Wohngebieten.
AUFBAU

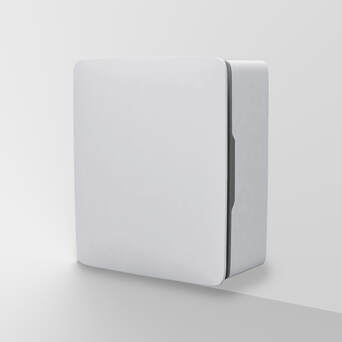

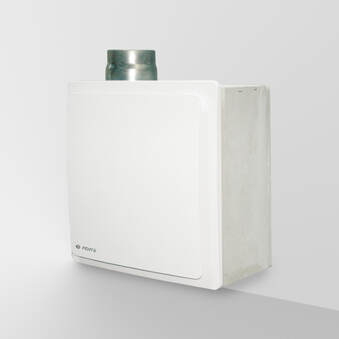

- Der Ventilator wird im Kunststoff gehäuse KV 80 für Wand-Unterputzmontage geliefert.
- Die Frontplatte aus hochwertigem und robustem ABS Kunststoff gefertigt.
- Verfügt über eine selbsttägige Rückschlagklappe aus Kunststoff.
- Der Dreh-Vorderdeckel verbirgt die bei der Montage entstanden Unebenheiten.
- Der Anschluss an den Hauptlüftungsschacht erfolgt über ein flexibles Lüftungsrohr.
- Durchmesser von Anschlussstutzen ist 80 mm.
MOTOR
- Energieeffizienter zweistufiger Motor auf Kugellagern mit minimalem Energiebedarf.
- Vollautomatische Erhaltung des Förderdruckes und Luftdurchsatzes im Lüftungsrohr.
- Zur Erreichung der genauen technischen Daten, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
MODIFIKATIONEN UND OPTIONEN VNV-1 80 KV TR: der Ventilator ist mit einem einstellbaren Timer ausgestattet.
VNV-1 80 KV I: der Ventilator ist mit einem Intervallschalter ausgestattet.
VNV-1 80 KV H: der Ventilator ist mit einem Feuchtigkeitssensor und einer Rückschlagklappe aus Kunststoff ausgestattet.
- Für die synchrone Zweiraumlüftung können extra Stutzen in die gebohrten Öffnungen im Gehäuse eingesetzt werden. In diesem Fall kommt das Zweiraumlüftungsset in Gebrauch. Zum Anschluss des zusätzlichen Stutzens ist der Stopfen im Gehäuse zu entfernen.
STEUERUNG
- Die Geschwindigkeitsschaltung erfolgt mit einem manuellen Drehzahlschalter. Z.B. P3-1-300 für den dreistufigen und P2-1-300 für den zweistufigen Ventilator (die Drehzahlschalter sind auf separate Bestellung erhältlich).

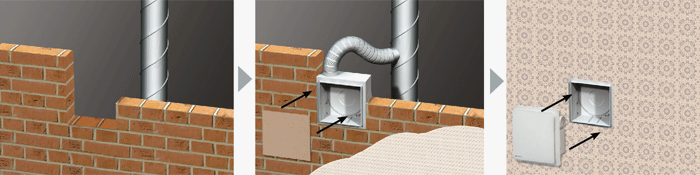

MONTAGEBEISPIELE
- Das Gehäuse des Ventilators ist während der allgemeinen Bauphase zu montieren und an einen Hauptlüftungsschacht anzuschließen.
- Das Kabel zum Anschluss der Ventilatoreinheit (VNV-1 80) ist über eine spezielle Öffnung im Gehäuse abzuleiten.
- Die Frontseite der Ventilatoreinheit ist mit einem Schutzdeckel gegen Eindringen von Staub und Schmutz zu bedecken.
- Nach Abschluss von Renovierungsarbeiten ist der Schutzdeckel zu entfernen und die Ventilatoreinheit (VNV-1 80), die an die abgeleitete Elektroinstallation angeschlossen werden muss, in das Gehäuse einzubauen.
| Parameter | Geschwindigkeit 1 | Geschwindigkeit 2 | Masseinheit |
| Spannung | 220 - 240 | V | |
| Frequenz | 50 | Hz | |
| Leistungsaufnahme | 12 | 17 | W |
| Max. Förderleistung | 35 | 63 | m³/h |
| Stromaufnahme | 0.12 | 0.14 | А |
| Drehzahl | 890 | 1350 | min-1 |
| Schalldruck 3 m | 26.6 | 30 | dB(А) |
| Max. Fördermitteltemperatur | 50 | °С | |
| Anschluss an Stromnetz | 3 × 1.5 | mm² | |
| Stutzenmasse | 80 | mm | |
| Motortyp | 220 - 240V / 50Hz | - | |
| Aufbau | radial | - | |
| IP Code | IP 55 | - | |
| Typ | abluft | - | |
| Montage | Wandmontage, Deckenmontage | - | |
Katalog
| vnv-1a_80_katalog_de.pdf |
Betriebsanleitung
| vnv-1a_80_betriebsanleitung_de.pdf |
|
