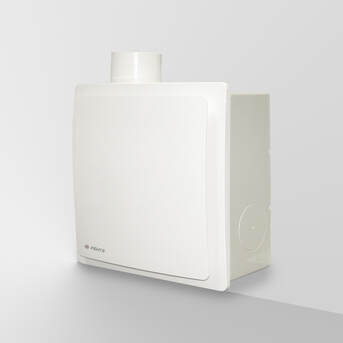

VNV-1A 80 KPFörderleistung - 63 m3/h.
Lüftungssystem für mehrgeschossige Wohnung und öffentliche Gebäude mit hohen Brandschutzanforderungen. Passend für die Montage in Küchen, Badezimmern, Sanitär und Abstellräumen sowie in Wohngebieten. Einsetzbar in Gebäuden mit einem Einrohr-Lüftungssystem. Zertifikate
|
EINSATZGEBIET
AUFBAU
MOTOR
MODIFIKATIONEN UND OPTIONEN
VNV-1A(E) 80 KP TR: der Ventilator ist mit einem einstellbaren Timer ausgestattet.
VNV-1A(E) 80 KP I: der Ventilator ist mit einem Intervallschalter ausgestattet.
VNV-1A(E) 80 KP H: der Ventilator ist mit einem Feuchtigkeitssensor ausgestattet.
VNV-1A(E) 80 KP-P : Ventilator mit einem Zusatzstutzen von rechts.
VNV-1A(E) 80 KP-L: Ventilator mit einem Zusatzstutzen von links.
VNV-1A(E) 80 KP-D: Ventilator mit einem Zusatzstutzen von unten.
STEUERUNG
MONTAGEBEISPIEL
- Lüftungssysteme für mehrgeschossige Wohn- und öffentliche Gebäude mit hohen Brandschutzanforderungen.
- Gebäude mit einem Einrohr-Lüftungssystem.
- Montage in Küchen, Badezimmern, Sanitär- und Abstellräumen sowie in Wohngebäuden.
AUFBAU
- Der Ventilator wird im Brandschutzgehäuse KP 80 für Wand-Unterputzmontage geliefert.
- Bei der Erhöhung der Lufttemperatur bis zu +90°C schmilzt die Schmelzsicherung und der Zugang von Heißluft wird gesperrt. Dadurch wird Rauch- und Brandverbreitung durch das Lüftungsschachtsystem verhindert.
- Beim Ventilatorstillstand funktioniert das Brand-Absperrelement als eine Rückschlagklappe zur Verhinderung des Luftrückstromes aus einem Lüftungsschacht.
- Die Frontplatte aus hochwertigem und robustem ABS Kunststoff gefertigt.
- Der Dreh-Vorderdeckel verbirgt die bei der Montage entstanden Unebenheiten.
MOTOR
- Energieeffizienter zweistufiger Motor auf Kugellagern mit minimalem Energiebedarf.
- Vollautomatische Erhaltung des Förderdruckes und Luftdurchsatzes im Lüftungsrohr.
- Zur Erreichung der genauen technischen Daten, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
MODIFIKATIONEN UND OPTIONEN
VNV-1A(E) 80 KP TR: der Ventilator ist mit einem einstellbaren Timer ausgestattet.
VNV-1A(E) 80 KP I: der Ventilator ist mit einem Intervallschalter ausgestattet.
VNV-1A(E) 80 KP H: der Ventilator ist mit einem Feuchtigkeitssensor ausgestattet.
- Zur Zweiraumlüftung können an das Gehäuse die Zusatzstutzen angeschlossen werden. In diesem Fall wird das Zweiraumlüftungsset gebraucht.
VNV-1A(E) 80 KP-P : Ventilator mit einem Zusatzstutzen von rechts.
VNV-1A(E) 80 KP-L: Ventilator mit einem Zusatzstutzen von links.
VNV-1A(E) 80 KP-D: Ventilator mit einem Zusatzstutzen von unten.
STEUERUNG
- Die Geschwindigkeitsschaltung erfolgt mit einem manuellen Drehzahlschalter. Z.B. P3-1-300 für den dreistufigen und P2-1-300 für den zweistufigen Ventilator (die Drehzahlschalter sind auf separate Bestellung erhältlich).

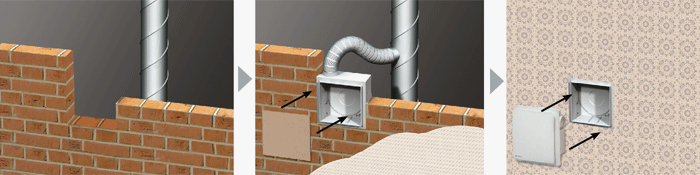

MONTAGEBEISPIEL
- Das Gehäuse des Ventilators ist während der allgemeinen Bauphase zu montieren und an einen Hauptlüftungsschacht anzuschließen.
- Das Kabel zum Anschluss der Ventilatoreinheit (VNV-1 80) ist über eine spezielle Öffnung im Gehäuse abzuleiten.
- Die Frontseite der Ventilatoreinheit ist mit einem Schutzdeckel gegen Eindringen von Staub und Schmutz zu bedecken.
- Nach Abschluss von Renovierungsarbeiten ist der Schutzdeckel zu entfernen und die Ventilatoreinheit (VNV-1 80), die an die abgeleitete Elektroinstallation angeschlossen werden muss, in das Gehäuse einzubauen.
| Parameter | Geschwindigkeit 1 | Geschwindigkeit 2 | Masseinheit |
| Spannung | 220 - 240 | V | |
| Frequenz | 50 | Hz | |
| Leistungsaufnahme | 12 | 17 | W |
| Max. Förderleistung | 35 | 63 | m³/h |
| Stromaufnahme | 0.12 | 0.14 | А |
| Drehzahl | 890 | 1350 | min-1 |
| Schalldruck 3 m | 26.6 | 30 | dB(А) |
| Max. Fördermitteltemperatur | 50 | °С | |
| Anschluss an Stromnetz | 3 × 1.5 | mm² | |
| Stutzenmasse | 80 | mm | |
| Motortyp | 220 - 240V / 50Hz | - | |
| Aufbau | radial | - | |
| IP Code | IP 55 | - | |
| Typ | abluft | - | |
| Montage | Wandmontage, Deckenmontage | - | |
